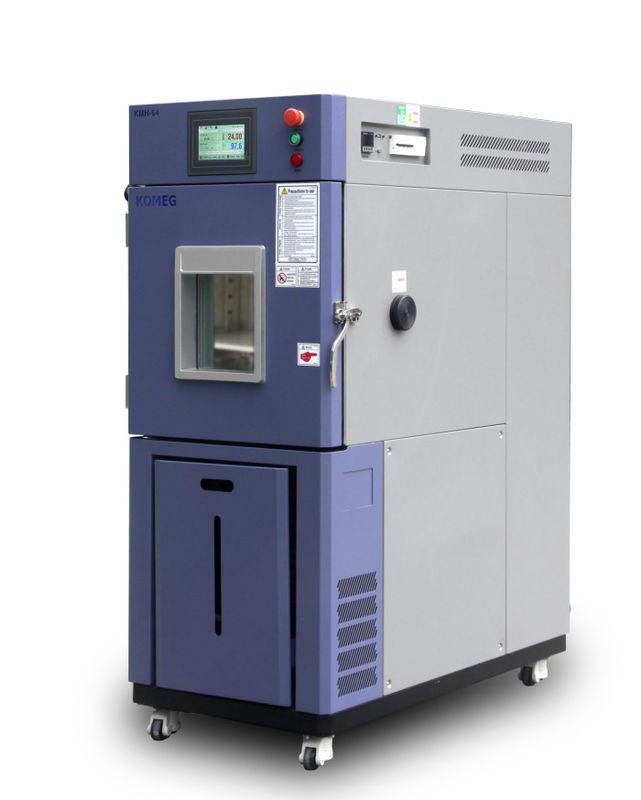

Teste inteligente da elevada precisão da câmara da umidade da temperatura do laboratório das peças de automóvel para a eletrônica

Capaz de simular com precisão uma ampla gama de ambientes naturais complicados e é adequado para confiabilidade

teste em produtos industriais. Atender aos requisitos padrão GB5170.2.3.5.6-95 de equipamentos de teste ambiental

e métodos de teste para os parâmetros básicos de produtos elétricos e eletrônicos sob a condição de umidade,

baixa temperatura, alta temperatura e calor constante.

Aplicável ao teste de adaptabilidade e confiabilidade ambiental em unidades industriais como eletrônica, elétrica

aparelho, bateria, plásticos, alimento, papel produto, veículo, metal, química, material de construção, pesquisa

instituição, departamento de inspeção e quarentena, universidade etc.

● GB-2423．1-89 (IEC68-2-1) Teste A: Teste de baixa temperatura

● GB-2423-2-89 (IEC68-2-2) Teste B: Teste de alta temperatura

● Teste de Vida de Alta Temperatura GJB360．8-87 (MIL-STD．202F)

● Teste de alta temperatura GJBl50．3 (MIL-STD-810D)

● Teste de baixa temperatura GJBl50．4 (MIL-STD-810D)

● GB2423．3-93 (IEC68-2-3) Teste Ca: Teste de Calor Constante

● GB2423．4-93 (IEC68-2—30) Teste Db: Teste alternativo de calor úmido

● Teste de calor úmido GJBl50．9-93 (MIL-STD-810D)

Modo Bypass para ajustar a capacidade de refrigeração para obter uma constante

temperatura e umidade efetivamente

※ Usando a marca própria da empresa KOMEG KM-3166 LCD touch screen

controlador com configuração de parâmetros de controle PID

※ Abordagem flexível para coleta e registro de dados

※ peças chave são importados, garantindo a vida útil e alta confiabilidade

※ separador de óleo eficiente para garantir a vida útil do compressor

± 3,0 ％ RH (＞ 75 ％ RH)

± 5,0 ％ RH (≤75 ％ RH)

Estrutura geral e câmara foi composta de três partes como abaixo.

Caixa de isolamento, unidades de refrigeração separadas e armário de controle elétrico.

※ material da parede: aço carbono de alta qualidade com spray de cor estática

※ material da parede interna: SUS304 # matte chapa de aço inoxidável

※ Materiais de isolamento: camada rígida de isolamento de espuma de poliuretano + fibra de vidro.

Fio de aquecimento foi instalado nas estruturas das portas para evitar a condensação em baixa

temperaturas.

Projeto de loops de ventilação forçada, controle de temperatura e umidade de balanceamento

sistema (BTHC).

Difusor montado na parte superior para garantir uniformidade de temperatura e umidade

Ventilador centrífugo de eixo longo, evaporadores, aquecedores, umidificadores foi instalado

na caixa de ar condicionado

Aquecedores elétricos de fio de liga de níquel-cromo de qualidade,

Modo de controle sem contato (SRR).

Padrão de onda senoidal alumínio aletado tubo de cobre trocador de calor de ar

(refrigerado a ar)

Umidificação aquecida da bacia

Aquecedor embainhado em aço inoxidável

Controle do aquecedor: período sem contato, como modulação por largura de pulso,

SSR (relé de estado sólido)

Dispositivos de controle de nível de água, aquecedor unidade anti-seco

Válvula de expansão térmica e capilar

10. Peças e sua Marca

※ soldagem de nitrogênio, bomba de vácuo de palheta rotativa de dois estágios, garantir que

o sistema de refrigeração interno limpo e confiável.

※ bandeja de água localizada na parte inferior do compressor para garantir condensado

a água escorra pelo tubo livremente na parte traseira da câmara.

KOMEG marca KM-3166 LCD controlador de tela de toque com controle PID

configuração de parâmetros

Configurações de temperatura e umidade (SV) O valor real (PV) pode ser

exibido diretamente,

A execução do programa pode exibir números, Parágrafos, restantes

tempo e ciclos, exibição do tempo de execução,

Edição de programas e exibição de curvas gráficas,

Exibição de status de operação fixa ou programada

Ecrã TFT de 7 polegadas.

A temperatura pode ser ajustada com base na temperatura de trabalho do equipamento

(o limite superior +5 ℃, o limite inferior -5 ℃)

Coleta de dados quando conectado a um computador

Pode ser usado como sistema de monitoramento e controle remoto,

Controle de sincronização de várias máquinas disponível.

RAM com configurações de proteção da bateria, os dados podem ser salvos, máximo

armazenamento de memória de dados históricos é de 90 dias (quando o tempo de amostragem é de 1 min)

o tempo de arranque pode ser definido livremente e a máquina funciona automaticamente quando

no poder

Alarme de falha e faz o manuseio de avisos, proteção de energia, proteção de temperatura limite inferior, função de timer (partida automática e automática

parar de funcionar), função de auto-diagnóstico.

1. distribuição de energia

Cabine de controle

※ Ventoinha

※ Quadro de distribuição

※ terminal Specimens

※ interface física RS-485 (se comprar software de monitoramento centralizado)

※ O disjuntor de vazamento de energia total.

2. Peças e sua Marca

Nota: Duas opções listadas são para escolha alternativa e finalidade de backup

3.1 sistema de refrigeração:

※ proteção contra sobrepressão do compressor

※ proteção de superaquecimento do motor do compressor

※ motor do compressor sobre a proteção atual

※ Proteção contra superaquecimento do ventilador do condensador

3.2 Laboratório

※ proteção de temperatura excessiva ajustável

--- modo de proteção de temperatura excessiva 1

※ teste de temperatura do espaço fusível --- modo de proteção de temperatura excessiva 2

※ Limite de temperatura do canal de ar condicionado

--- modo de proteção de temperatura excessiva 3

※ Configuração do controlador sobre alarme de desligamento de temperatura

--- modo de proteção de temperatura excessiva 4

※ Sobreaquecimento do motor do ventilador.

3.3 Outro

※ A sequência da fase de potência total e a proteção contra perda de fase;

※ proteção contra vazamento;

※ Coloque proteção contra curto-circuito.

O equipamento para de funcionar e envia um alarme sonoro quando o

proteção aparece, enquanto isso, falhas, causas e soluções serão

exibido na tela.

1. poder

※ AC380V ± 10%, 50Hz ± 1Hz, 3 fases 4 fios + fios de aterramento

※ Cabo de alimentação está conectado ao interruptor de ar na caixa de controle

※ Potência total ～ 8 kW, 10A ；

※ Tensão permitida: AC (1 ± 10%) 380V

※ Freqüência permitida: (1 ± 1%) 50Hz

※ Resistência do fio de terra menos que 4Ω

Modo TN-S ou modo TT para fonte de alimentação

※ Deve ser equipado com um interruptor de ar ou energia independente e privado

use d apenas por este dispositivo .

※ Água de umidificação: água ou água deionizadora Consumo máximo:

7 l / h

※ Ao usar sistemas RO, os requisitos de abastecimento de água são

Pressão de água 0.2MPa, linha de tubulação DN10

Consumo Máximo: 7L / h. fluxo de água

※ distância da parede para ambos os lados e traseira da câmara mais de

800mm, para a frente mais de 1500mm. Fornecer energia independente

distribuidores de distribuição e umidificação de condensados ​​e externos

dispositivo conector de energia é necessário

※ nível do solo, gases bem ventilados, não inflamáveis, explosivos e corrosivos

e poeira

※ Não há radiação eletromagnética forte nas proximidades

※ Com dreno de piso (menos de 2 metros da unidade de refrigeração)

※ capacidade de carga do piso local: não inferior a 800kg / m2

※ deixar espaço adequado para manutenção

Resistência de aterramento menor que 4Ω, parafusos de aterramento localizados no

base do gabinete.

cable50, φ80, φ100, cable120mm porta de cabo, localização e número podem ser

personalizado de acordo com as necessidades do usuário, se a estrutura do corpo da câmara

permite.

※ Quando o dispositivo não funciona, a temperatura ambiente deve ser

mantido dentro de 0 ~ 45 ℃

※ Quando a temperatura ambiente estiver abaixo de 0 ℃, a água restante

o dispositivo deve ser drenado para evitar que as tubulações de água congelem e quebrem

Para monitoramento centralizado remoto, precisa de outro PC (Windows 2000 / XP

sistemas operacionais, uma porta COM e uma porta USB); Equipado com

Conversor RS-485 / RS-232 e um cabo de comunicação 25m.

※ Manual de Operação * 1

※ Manual de Manutenção * 1
