Câmara programável do teste de choque térmico do controle da tela de toque do LCD para o teste da eletrônica



Câmara programável de choque térmico do controle do écran sensível do LCD para testes da eletrônica







1.  Vista geral das câmaras de choque térmico:



A câmara do teste de choque térmico é equipamento de testes necessário no metal, no plástico, na borracha, na eletrônica e nas outras indústrias. É usada testando o grau da tolerância da estrutura material ou de material composto quando exposta imediatamente em extremamente de alta temperatura e extremamente - ambiente da baixa temperatura continuamente, de modo que de quem produto químico ou dano físico devido à expansão térmica e à contração pode ser detectado no tempo o mais curto.









2. as características das câmaras de choque térmico de KOMEG:



1. Aqueça o material da preservação, nós usam a espuma do plutônio da alta intensidade e o algodão high-density da fibra de vidro, que podem assegurar a uniformidade altamente precisa e melhor e evitar a perda de energia desnecessária. Entrementes, nosso projeto pode melhor assegurar a segurança dos pessoais ao operar uma câmara das pessoas sem marcação.



2. Material interno da parede e do alojamento:

Para modelos padrão pequenos, use geralmente a parede interna de #304 de aço inoxidável 1.0mm, abrigo de #304 de aço inoxidável 1.2mm;

Para uns modelos mais grandes, ou um algum personalizado com necessidades especiais, nós usamos a parede interna de #304 de aço inoxidável 1,5 3.0mm, abrigo de #304 de aço inoxidável sobre 1.5mm;



3. A qualidade material da caixa interna é SUS304 # importada de aço inoxidável montada, e a caixa exterior é placa de aço e o processo da pintura aplica a tecnologia do revestimento do automóvel. O corpo da caixa é forma processada usando a máquina de processamento de Triumph, sua forma é agradável e pura.



4. displayer do écran sensível do LCD da cor completa do Grande-tamanho, operação simples, fácil editar programas. PID com função do cálculo automático; função, mensagem da falha da mostra e soluções auto-diagnósticas do tiro da falha ponto por ponto.



5. Uma relação de comunicação RS-232 e RS-485, registrador de harmonização, expansibilidade forte. Nós igualmente apoiamos o controlo a distância pelo PC através do wifi ou do fio (recomendado).









3.  Estão abaixo as diferenças entre a zona 3 e 2 dividem a câmara de choque térmico:



câmara de choque 3-zone térmico:

câmara três no total: teste o espaço, de alta temperatura. câmara e de baixa temperatura. câmara;

Vantagem: a leve limitação para o peso da amostra do teste, a amostra do teste mantém-se ainda, isto pode reduzir o impacto às amostras movendo o, pode ser usada para testes da em-carga.

Comparado com o tipo de 2 zonas, taxa de falhas relativamente baixa, baixo custo.

Desvantagem: tempo longo da conversão



câmara de choque 2-zone térmico:

somente duas câmaras: de alta temperatura. Câmara e de baixa temperatura. câmara

Vantagem: tempo curto da conversão, espaço menor necessário

Desvantagem: teste mover-se da amostra. o tamanho de amostras do teste é limitado pelo tamanho da cesta









3. Especificação



(1) série de KTS-A



Modelo		Série de KTS-A
		72A	100A	150A	200A	252A	300A	480A
Tamanho interno (milímetros)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamanho exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Teste o peso		5	10	12	15	18	20	20
Câmara de baixa temperatura		-55ºC~-10ºC, tempo pre refrigerando: minuto do ≤ 60 de +20ºCto-55ºC
Teste a câmara		-40ºC~+150ºC
Câmara de alta temperatura		+60ºC~+200ºC, dentro de 20 minuto, pré-aquecendo o tempo
Tempo de transição		≤15S
Tempo de recuperação		Minuto de alta temperatura da exposição 30 para alcançar & estabilizar o temp quente exigido da amostra do teste
		Minuto de baixa temperatura da exposição 30 para alcançar & estabilizar o temp frio exigido da amostra do teste
		minuto do ≤ 5
Temp ambiental.		+5ºC~+35ºC
Poder		A C.A. 380±10% 50Hz, 3 fase 4 prende fios de +Ground



(2) série de KTS-B



Modelo		Série de KTS-B
		72B	100B	150B	200B	252B	300B	480B
Tamanho interno (milímetros)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamanho exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Teste o peso (os quilogramas)		5	10	12	15	18	20	20
De baixa temperatura. câmara		-70ºC~-10ºC, tempo pre refrigerando: +20ºC~-70ºC, minuto do ≤ 60
Teste. Câmara		-55ºC~+150ºC
De alta temperatura. temperatura da câmara		+60ºC~+200ºC, pré-aquecendo o tempo: minuto ≤20
Tempo de transição		≤15S
Tempo de recuperação		Minuto de alta temperatura da exposição 30 para alcançar & estabilizar o temp quente exigido da amostra do teste
		Minuto de baixa temperatura da exposição 30 para alcançar & estabilizar o temp frio exigido da amostra do teste
		minuto do ≤ 5
Temp ambiental.		+5ºC~+35ºC
Poder		C.A. 380±10% 50Hz, 3 fios dos fios +Ground da fase 4



(3) séries de KTS-D



Modelo		Série de KTS-D
		72D	100D	150D	200D	252D	300D	480D
Tamanho interno (milímetro)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamanho exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Teste o peso		5	10	12	15	18	20	20
Câmara de baixa temperatura		-80ºC~-10ºC, tempo pre refrigerando: minuto do ≤ 60 de +20ºCto-80ºC
Teste a câmara		-65ºC~+150ºC
Câmara de alta temperatura		+60ºC~+200ºC, dentro de 20 minuto, pré-aquecendo o tempo
Tempo de transição		≤15S
Tempo de recuperação		Minuto de alta temperatura da exposição 30 para alcançar & estabilizar o temp quente exigido da amostra do teste
		Minuto de baixa temperatura da exposição 30 para alcançar & estabilizar o temp frio exigido da amostra do teste
		minuto do ≤ 5
Temp ambiental.		+5ºC~+35ºC
Poder		A C.A. 380±10% 50Hz, 3 fase 4 prende fios de +Ground

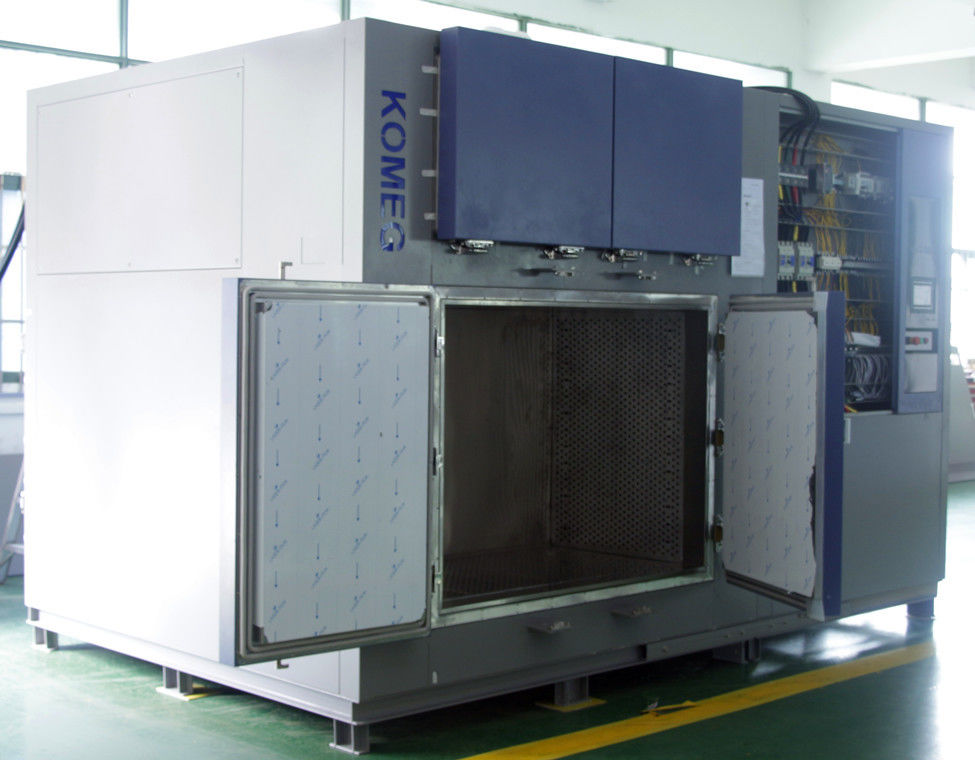

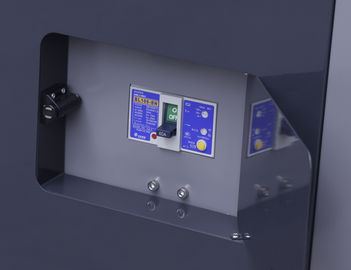

4. A câmara de choque térmico detalha a imagem:
